本次廣告牌檢測項目位于上海市浦東新區張江鎮，該廣告牌類型為鏤空式廣告牌，結構采用鋼結構焊接連接。廣告牌尺寸：廣告牌總長度約為13.45m，寬度約為6.5m，字體面板厚度約為0.20m。該廣告牌采用截面尺寸為100mm×6mm的槽鋼通過螺栓錨定在素混凝土基礎上，鋼構架采用截面尺寸為50mm×50mm×5mm、40mm×40×4mm的角鋼焊接組合而成，鋼構架與錨定在素混凝土基礎上的槽鋼焊接固定；斜撐采用截面尺寸為50mm×50mm×5mm的角鋼焊接連接鋼構架和槽鋼；廣告牌字體面板為鍍鋅鋼板，通過鉚釘與鋼構架角鋼連接固定。

    LOGO廣告牌質量檢測內容

    　　根據《戶外招牌設置技術規范》(DB 31/T977-2016)的有關規定，對該戶外招牌設施的面板圍護，結構(構架、焊接、防腐、錨固)、電氣設施各項目進行現場檢測、數據采集，對構架的強度、剛度、穩定性進行復核，并對其安全性做出相應的評定，必要時提出整改建議。

    執行標準

    　　（1）《建筑外立面附加設施設置安全技術規程》 (DG/T J08-2003-2006)。

    　?。?）《戶外廣告設施設置技術規范》 (DB 31/283-2015)。

    　?。?）《戶外招牌設置技術規范》 (DB 31/T 977-2016)。

    　?。?）《鋼結構設計標準》 (GB 50017-2017)。

    　　（5）《鋼結構設計標準》 (GB 50017-2017)。

    　　（6）《鋼結構現場檢測技術標準》 (GB/T 50621-2010)。

    　?。?）《鋼結構高強度螺栓連接的設計、施工及驗收規程》 (JGJ 82-2011)。

    　?。?）《焊縫無損檢測 超聲檢測技術、檢測等級和評定》 (GB/T 11345-2013)。

    　?。?）《建筑照明設計標準》 (GB 50034-2013)。

    　?。?0）《建筑電氣安裝工程質量檢驗評定標準》 (GB 50303-2015)。

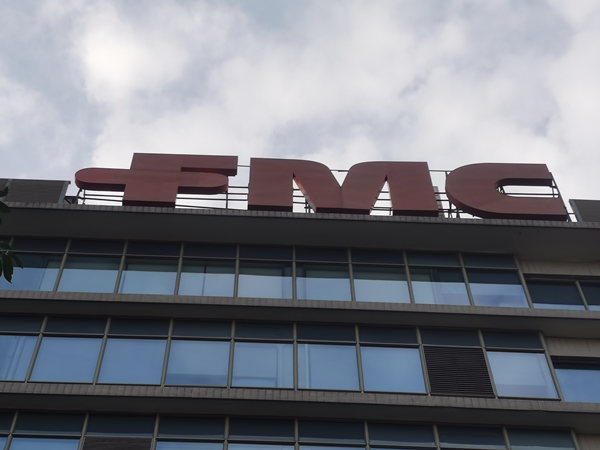

    現場檢測照片
